SD295,SD345,SD390
3つの規格

岸鋼加工が業界屈指の技術ノウハウと生産力をもって提供する「TSKフープ」。
その材料や寸法など仕様をご案内いたします。
なお、TSKフープにはSD295とSD345とSD390の3つの規格をご用意しています。

TSKフープの材料として、JIS G3112鉄筋コンクリート用棒鋼に規定されたもののうち、D10・D13・D16を母材として使用。それぞれをアプセットバット溶接しています。

種類の記号	機械的性質
JIS 記号	降伏点 （N/mm²）	引張強さ （N/mm²）	伸び （％）	曲げ角度	内側半径
SD295	295以上	440～600	16以上	90°	D16以下	公称直径の1.5倍
SD345	345～440	490以上	18以上	90°	D16以下	公称直径の1.5倍
SD390	390～510	560以上	16以上	90°	D16以下	公称直径の2.5倍

種類の記号	化学成分（％）						呼び名・径
JIS 記号	C	Si	Mn	P	S	炭素当量
SD295	-	-	-	0.050 以下	0.050 以下	-	D10、D13、D16
SD345	0.27 以下	0.55 以下	1.60 以下	0.040 以下	0.040 以下	0.50 以下	D10、D13、D16
SD390	0.29 以下	0.55 以下	1.80 以下	0.040 以下	0.040 以下	0.55 以下	D10、D13、D16

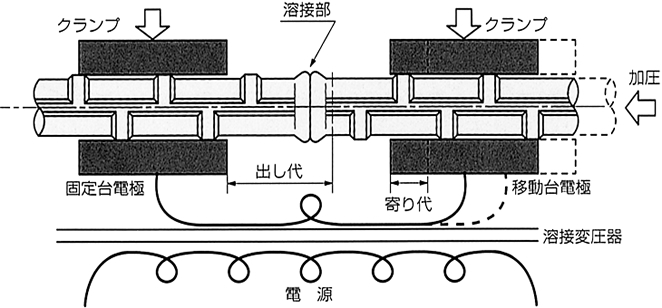

TSKフープは、以下のような状態で圧力をかけ、溶接を行います。公称直径の1.5倍

TSKフープは、建築はもちろん、土木などの用途にも幅広く使用されています。

柱、梁、杭、橋脚　等

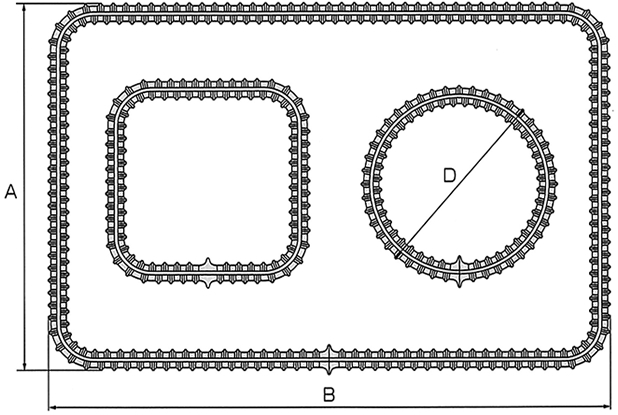

1. (1)フープの各部の寸法は、外寸とします。
2. (2)各部の最大・最小寸法は、下表に示す通りです。
3. (3)重量の算出は、テーブル計算によります。
4. (4)製作できるのは閉鎖型のみとなります。フック等不可。
5. (5)寸法表、形状例にない寸法・形状は、別途ご相談させていただきます。

単位:mm

径	矩形			円形
	最大	最小		最大	最小
	（A＋B）×2	短辺 （A）	長辺 （B）	D	D
D10	6,000以下	110	300	1,000	400
D13	8,000以下	110	400	1,300	400
D16	8,000以下	150	400	1,300	450

正方形の最小寸法
D10 200×200以上	D13 250×250以上	D16 300×300以上

※円形フープに関しましては溶接部に一定の直線距離を必要といたします。詳しくは個別でご相談ください。
